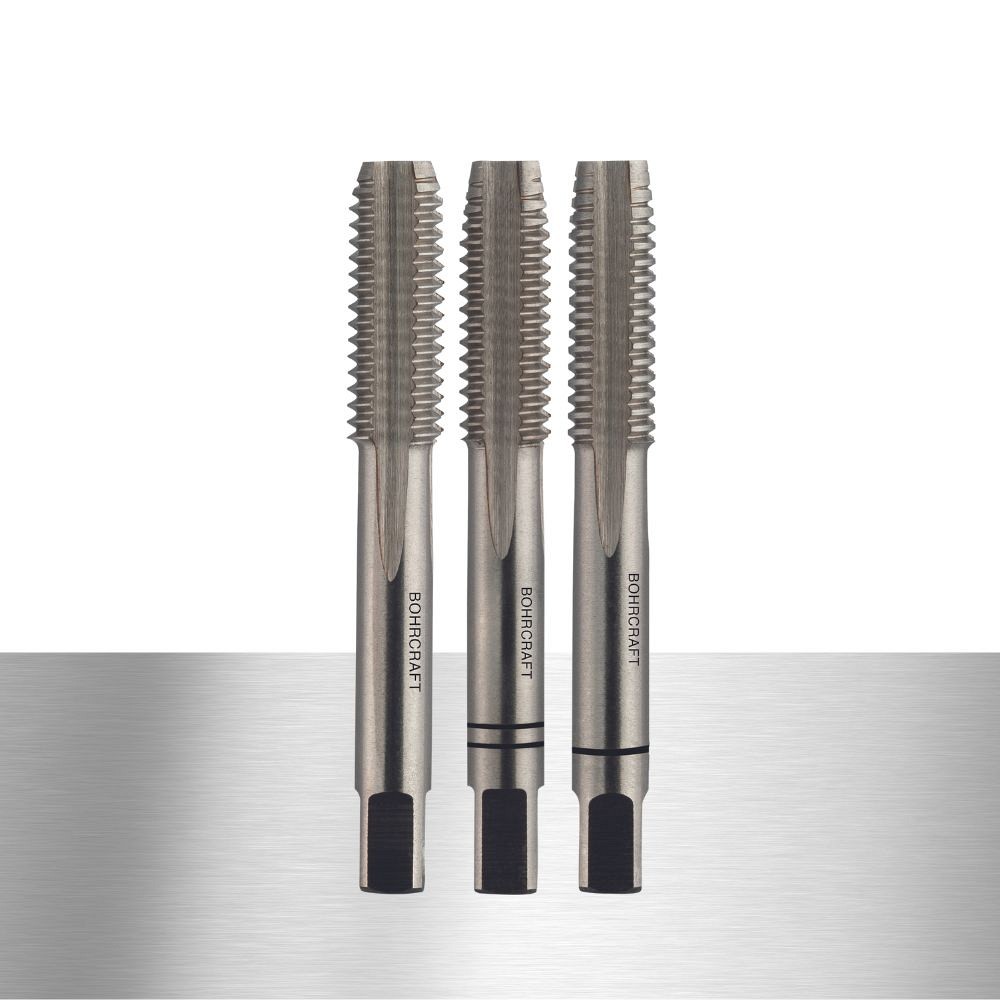

Sveder navojni ROČNI HSS-G DIN 352

Opis:

Ročni navojni svedri so proizvedeni iz HSS jekla. Uporabljajo se za vrezovanje navojev v odprte in zaprte luknje v legirana in nelegirana jekla do trdote 800 N/mm², temprana železa in neželezne materiale. Vrezovanje se vrši v treh opreacijah.

Vrtanje:

Za rezanje notranjega navoja najprej izvrtajte luknjo jedra, katere premer je približno za korak manjši, kot je nazivni premer navoja.
Nato se izdelajo stožčaste odprtine, ki za 10 % presegajo premer navoja, da se pri vrezovanju zagotovi boljši dovod v izvrtino in da se prepreči, da bi se prva in zadnja zareza navoja potisnili navzven.
Nato se navojni svedri po vrsti uvijejo in odvijejo. Z dodatnim plastičnim oblikovanjem bokov navoja nastane dokončni premer jedra navoja.
Za daljšo obratovalno dobo orodij in optimalno kakovost površin se za mazanje uporabljajo rezalna olja ali tudi druga hladilna maziva, ker znižujejo trenje med ostružki in rezili navojnega svedra in s tem tudi potrebni vrtilni moment.
Pri ročnih navojnih svedrih je treba sveder po dveh obratih za tretjino obrata obrniti nazaj, da se ostružek odlomi. S tem se zniža obremenitev svedra, ki se zato ne zlomi tako hitro.
